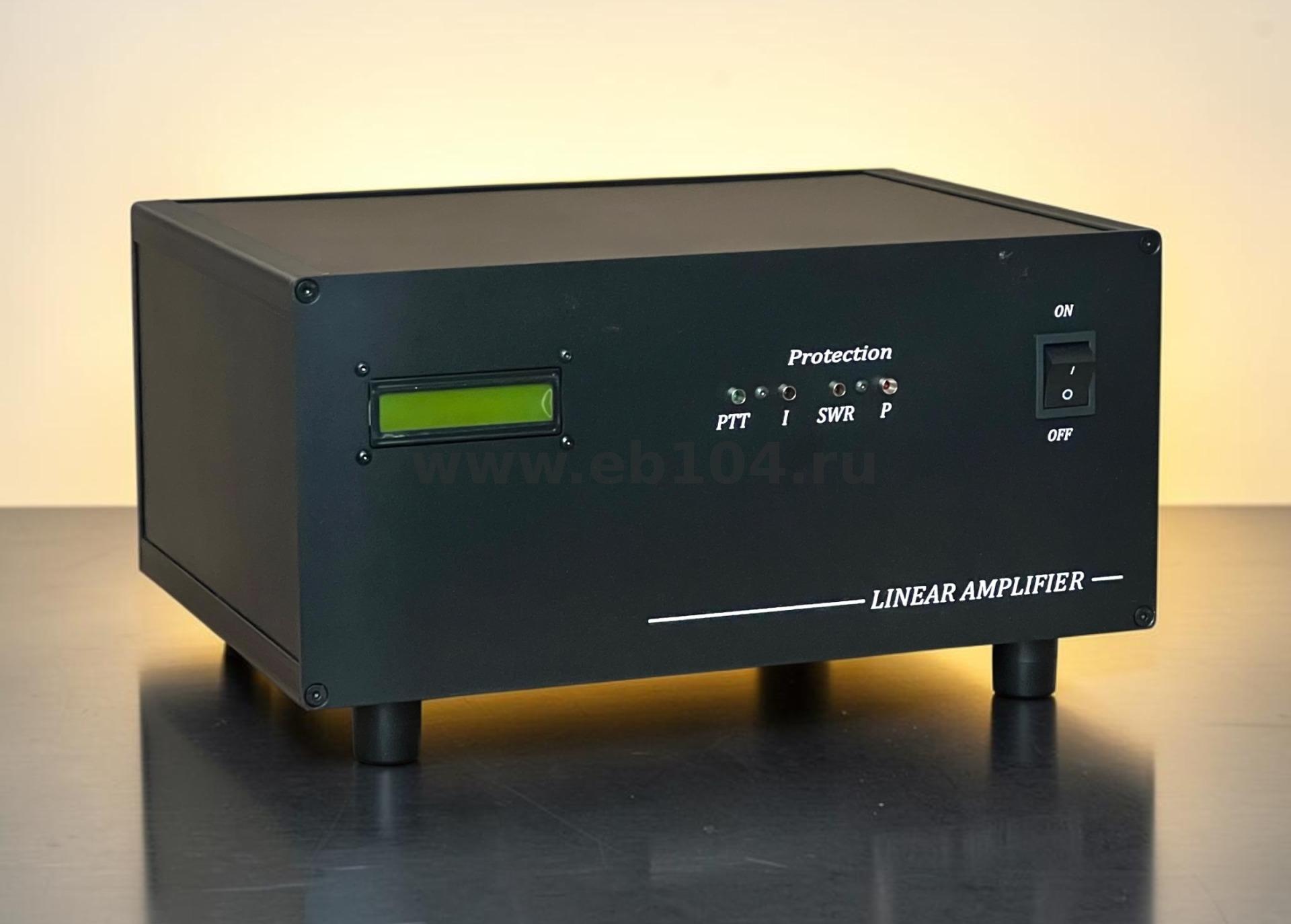

VHF2000 усилитель мощности 2000 Вт
Характеристики усилителя мощности
|
Диапазон частот |
144-148 МГц |
|
Виды излучения |
SSB, CW, DIGI, RTTY |
|
Входная мощность |
0-20 Вт |
|
Выходная мощность |
2000 Вт CW, SSB и цикл не превышающий 15 секунд 1000 Вт - 36 В для цикла 1 минута |
|
Максимальный КСВ в антенне |
1.5:1 |
|
Напряжение питания |
+30 - +53В |
|
Ток потребления |
57А max (по +53В) |
|
Входной импеданс |
50 Ом (несимметричный) |
|
Выходной импеданс |
50 Ом (несимметричный) |
|

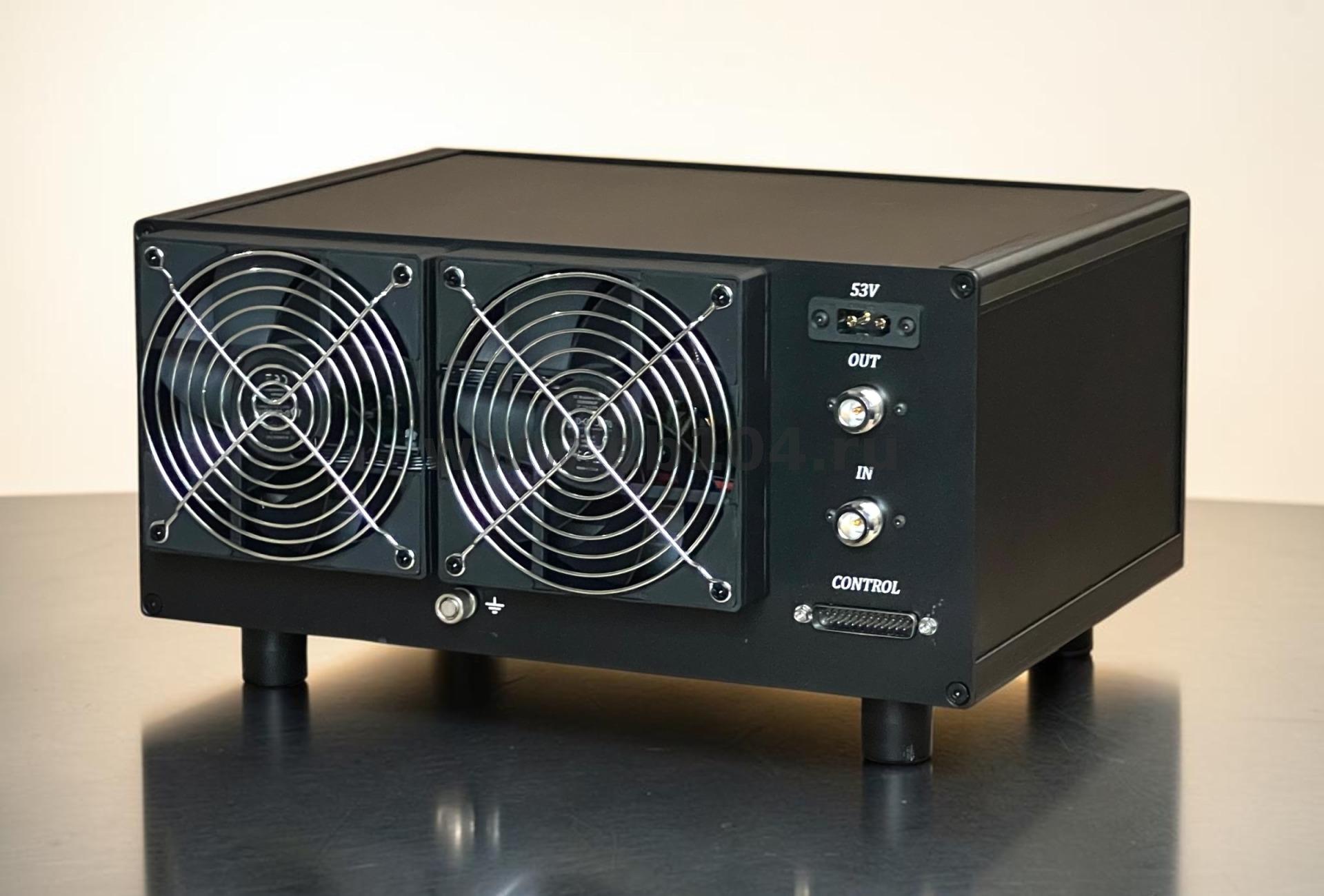

Входные/выходные разъемы |
UHF SO-239/ N-type |
|
Схема усилителя |
двухтактная, класс АВ |
|
Транзистор выходного каскада |
LDMOS |
|
Размеры - ш х в х г (мм) |
340х245х155 (высота) |
|
Вес |
8 кг |
Схемы защиты усилителя мощности
-
Защита от перегрева.
В случае превышения температуры корпуса транзистора более чем +70С, произойдет срабатывание биметаллического термического переключателя, находящегося на корпусе транзистора и передача становится невозможной, вплоть до его остывания до +60С.
2. Защита от превышения максимальной допустимой выходной мощности.

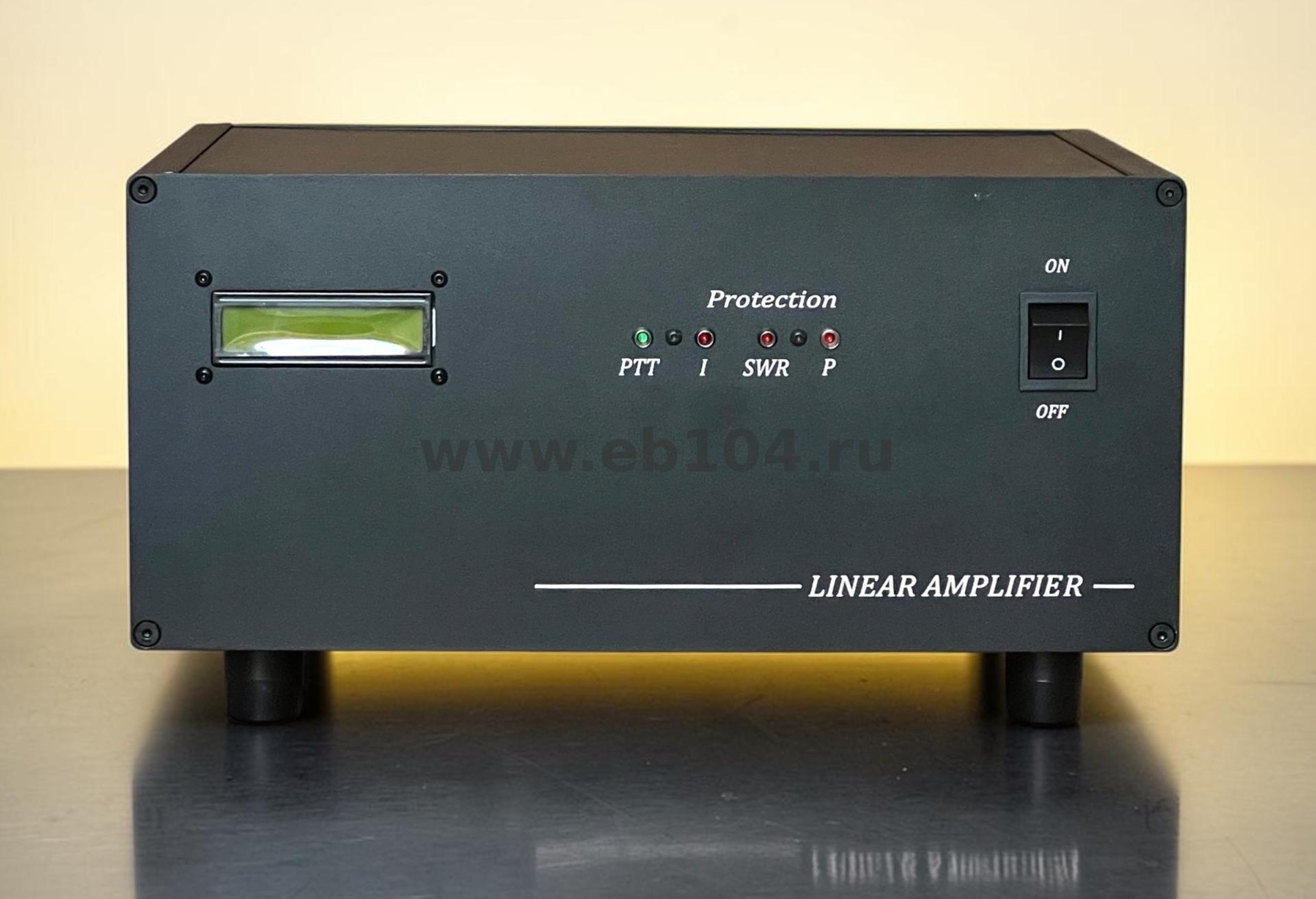

Если уровень выходной мощности превысит допустимый порог, произойдет срабатывание защиты, отключающей от выходных транзисторов питание. На передней панели загорается светодиод Р. Для сброса защиты необходимо источник питания.
3. Защита от высокого КСВ.
Если КСВ в нагрузке превысит значении 1.5:1, то произойдет срабатывание системы защиты. На передней панели загорается светодиод SWR. Для сброса защиты необходимо выключить питание. В случае срабатывания защиты, рекомендуем проверить КСВ антенны.
4. Защита от превышения максимально допустимого тока.
Если величина тока выходных транзисторов превысит допустимый порог, произойдет срабатывание защиты, отключающей от выходных транзисторов питание. На передней панели загорается светодиод I. Для сброса защиты необходимо выключить питание.
Гарантия на усилитель 1 (один) год включая транзисторы выходного каскада.
