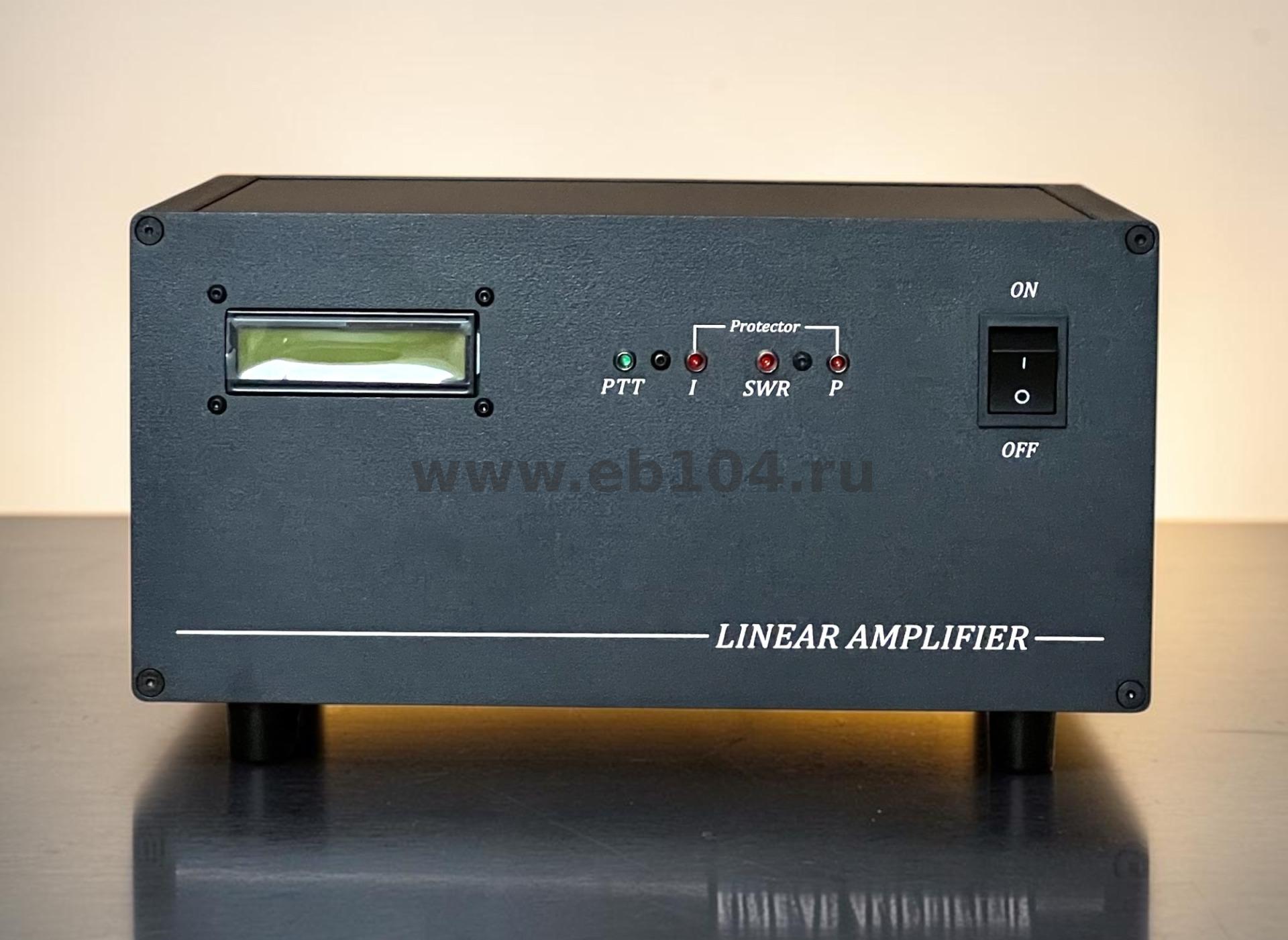

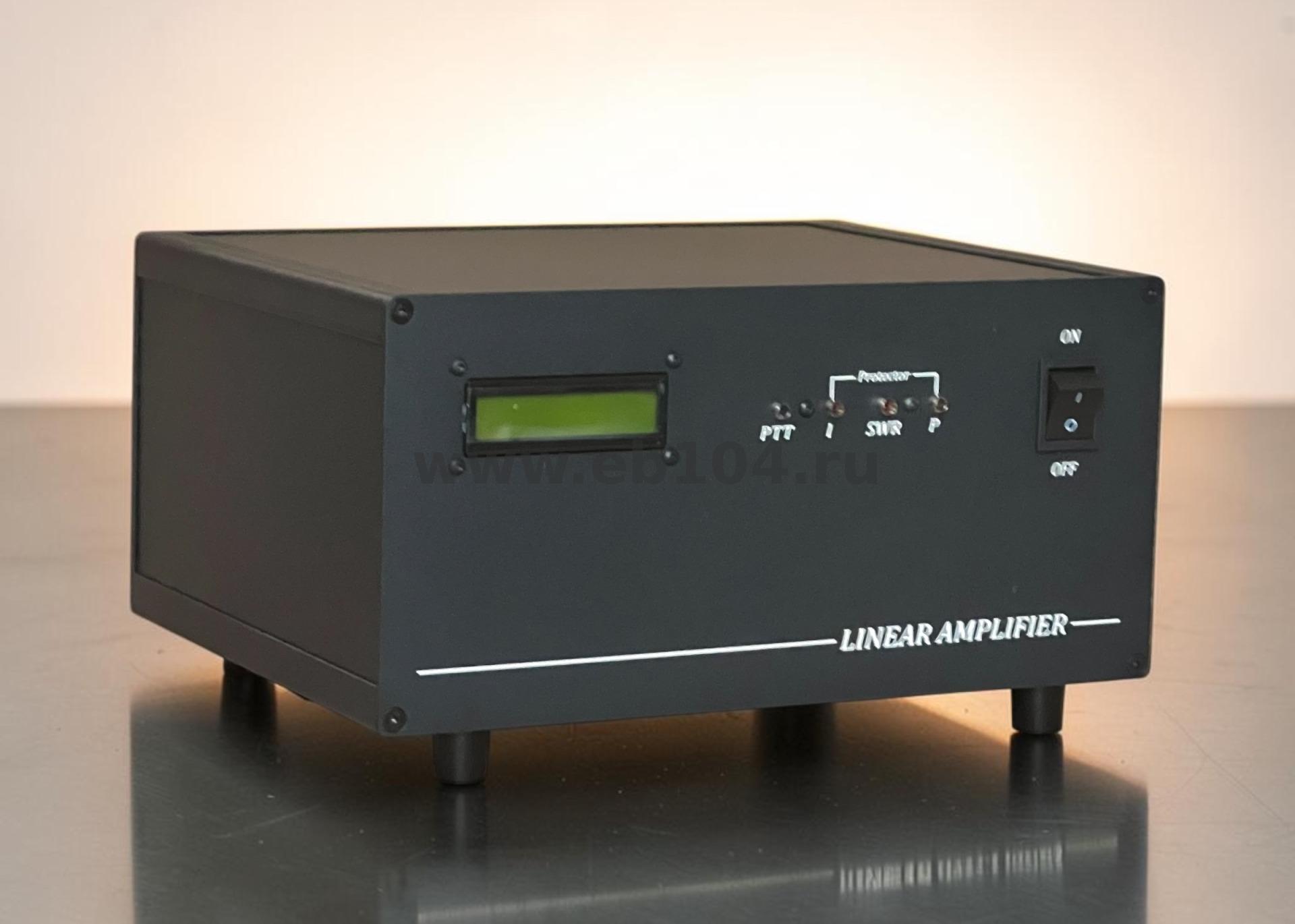

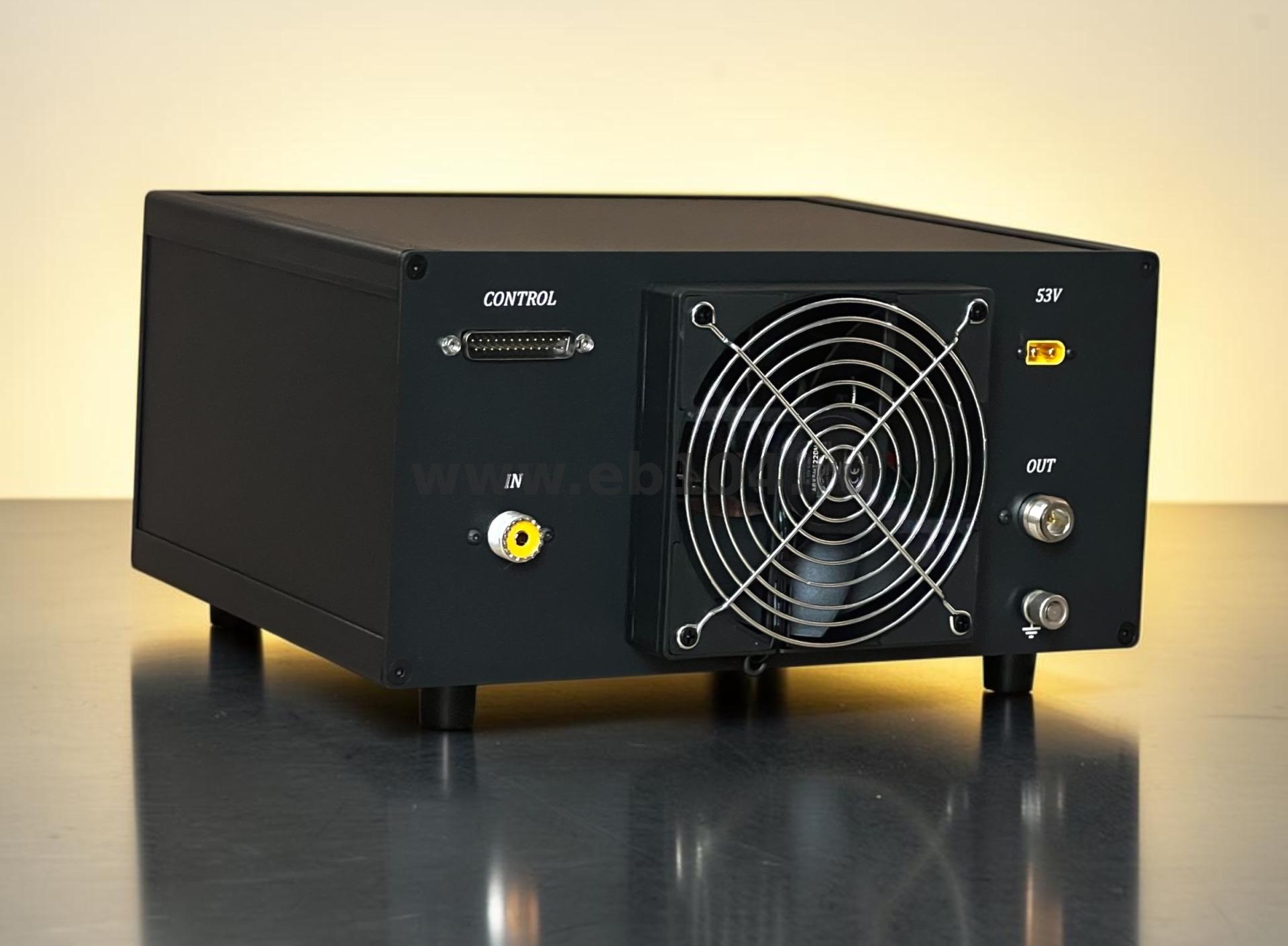

VHF1000 усилитель мощности 1000 Вт
Транзисторный линейный УКВ усилитель мощности 1000 Вт с ФНЧ 144-148 МГц, предназначенный для эксплуатации с любительскими радиостанциями. Отличительные особенности усилителя:
Ø мгновенная готовность к эксплуатации;
Ø компактный размер, небольшой вес;
Ø защита по КСВ;
Ø защита по току;
Ø защита по температуре;
Ø защита по привышению выходной мощности
эффективность 75%
Характеристики усилителя
|
Диапазон частот |
144-148 МГц |
|
Виды излучения |
SSB, CW, DIGI, RTTY, FT8, EME, FM |
|
Входная мощность |
0-50 Вт |
|
Выходная мощность (зависит от напряжения питания) |
1000 Вт (SSB/CW, DIGI, RTTY, FT8, EME) при 53,7В |
|
Максимальный КСВ в антенне |
1.5:1 |
|
Напряжение питания |
+24 … +53В постоянного тока |
|
Ток потребления |
26А max |
|
Входной импеданс |
50 Ом (несимметричный) |
|
Выходной импеданс |
50 Ом (несимметричный) |
|
Входные/выходные разъемы |
UHF SO-239 / N-type |
|
Схема усилителя |
двухтактная, класс АВ |
|
Транзистор выходного каскада |
MRFE6VP61K25N |
|
Размеры - ш х в х г (мм) |
290х140х205 |
|
Вес (гр.) |
4600 |
Комплектация:
|
УКВ усилитель мощности |
1 шт. |
|
Кабель питания |
1 шт. |
|
Руководство пользователя |
1 шт. |
Гарантия на усилитель 1 (один) год включая транзисторы выходного каскада.
Скачать инструкцию в PDF
EME mode test
FT8 mode test
C93RRC Mozambique Chiloane Island IOTA AF-098
